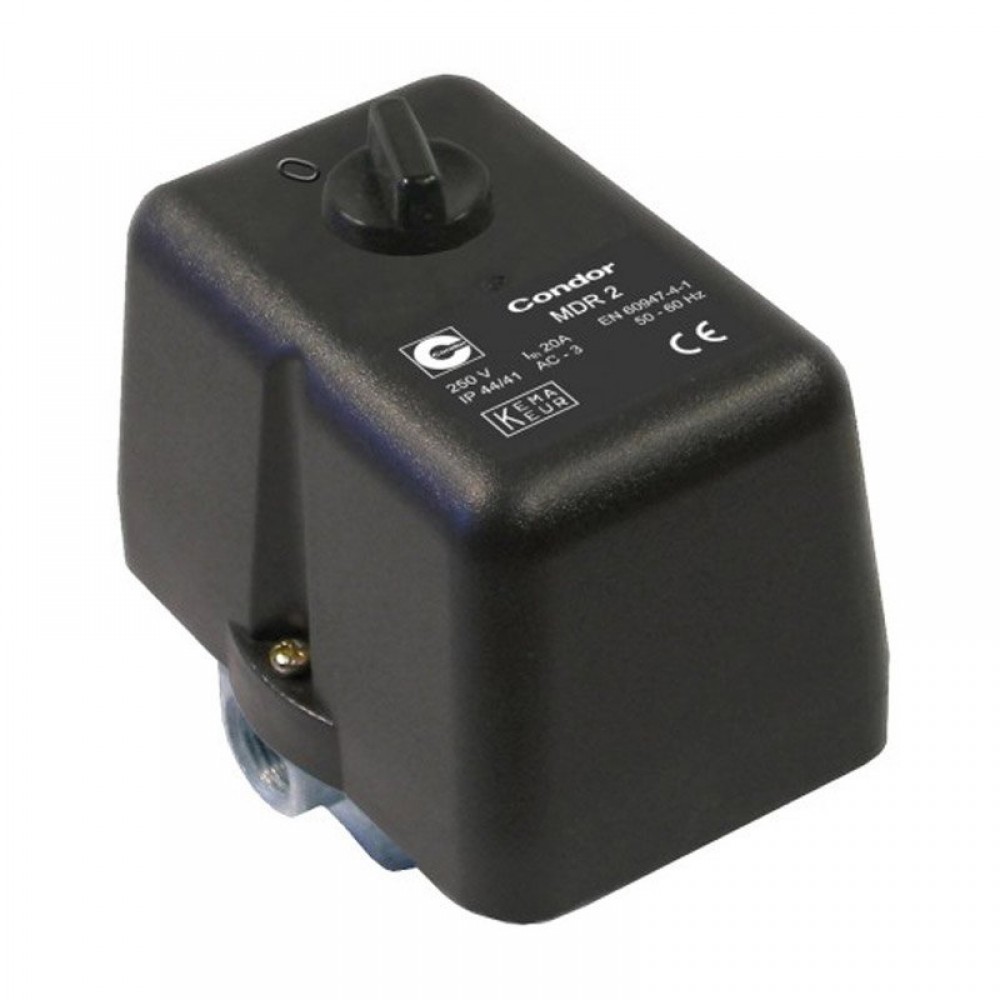

Реле давления CONDOR MDR 2 GFА АААА 070A090 FIH XXX - REMEZA 4992112073

Реле давления CONDOR - MDR 2/11 GEA AAAA 060A080 QIH XXX

Классическая комплектация однофазного реле для компрессора: имеют регулировку интервала между давлением включения и отключения, оснащены разгрузочным клапаном.

Для компрессора Однофазное подключение (для 3 фаз подключать через пускатель) Переменный ток; максимальная мощность 2,2 кВт; Максимальное давление отключения: 11 бар Регулировки интервала между давлением включения и отключения Разгрузочный клапан для облегчения пуска компрессора

Индустрия Надёжных Решений официальный представитель и импортер в РФ продукции CONDOR

Уже 14 лет мы поставляем реле давления от производителя, который удерживает мировое лидерство с тех пор, как получил патент на изобретение в 1938 году.

Устройство, подбор и регулировка реле давления MDR 2

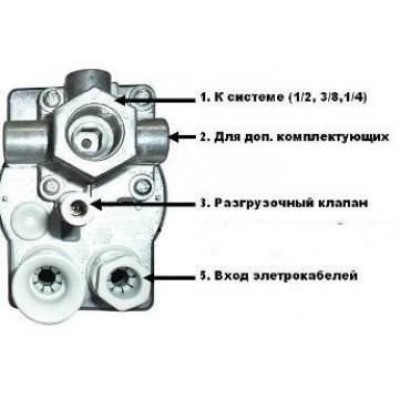

Устройство реле давления MDR 2

Контактный блок Малая пружина регулировки разности давлений Большие пружины регулировки давления включения Вход электрокабелей Подключение доп. комплектующих (клапан предохр, манометр и т.д.) Центральное отверстие фланца реле (присоединение к системе и месторасположение мембраны) Ручка включения/ выключения Крышка

Как подобрать артикул реле давления MDR

На нашем складе в наличии реле давления с резьбой фланца: 1/4 - MDR 2/11_GEA и 3/8 - MDR 2/11_GFA

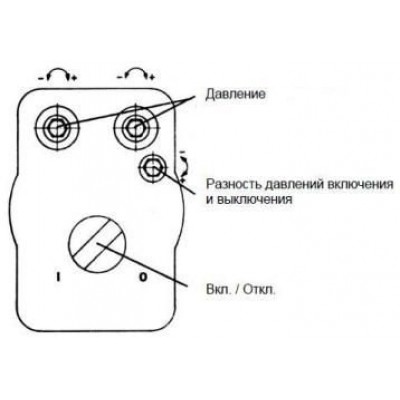

Регулировка реле давления MDR2

Регулировка реле MDR 2 проводится при снятой крышке (8) в следующем порядке.

1. Отрегулировать нижнее давление включения, сжимая или разжимая гайками большие пружины (3)
2. Далее необходимо выставить дельту (разницу между включением или выключением насоса), сжимая или разжимая гайкой малую пружину (2)

*Чем больше сжаты пружины – тем выше регулируемое давление

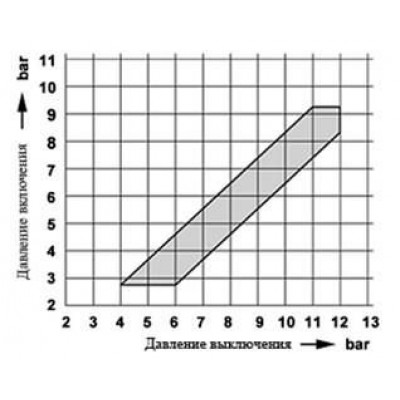

Диапазон регулировки давления находится заштрихованной области графика
