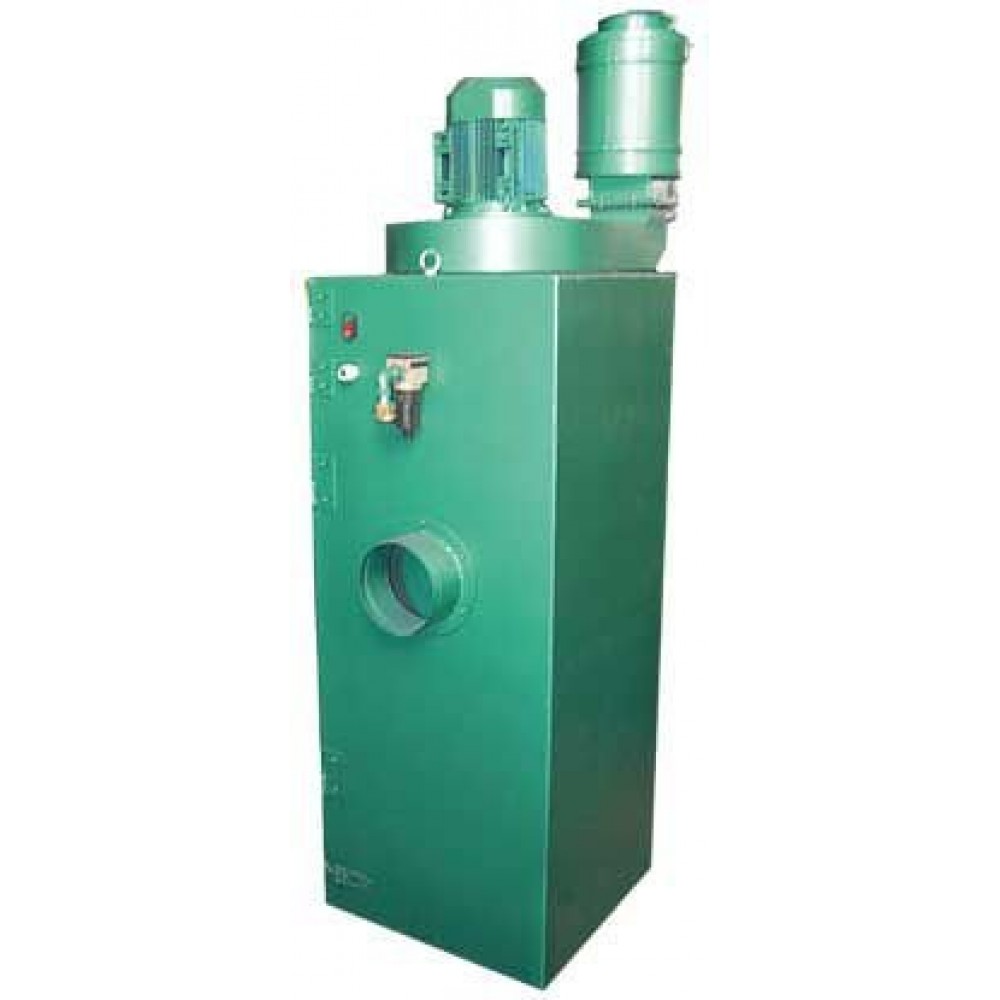

Самоочищающийся фильтр ВМЗ СФ-20В

Самоочищающийся фильтр СФ-20 с вентилятором предназначен для удаления и очистки загрязненного воздуха. Применяется совместно с пескоструйными камерами типа КСО-110, КСО-80.

Самоочищающийся фильтр предназначен для очистки воздуха от сухих пылевидных частиц. Способ очистки фильтр-свечей позволяет вести эксплуатацию в непрерывном режиме без необходимости отключения вентилятора в процессе очистки (что невозможно у фильтров с механическим обеспыливанием).
Свечечная конструкция фильтра по сравнению с иными решениями (рукавный, мешочный и т.д.) имеет преимущество в меньших размерах, что при одинаковых технических параметрах занимает меньшую площадь. Конструкция фильтро-вентиляционной установки позволяет разместить её на свободном пространстве.
Вентилятор расположен на "чистой" стороне в верхней части фильтра (или на самостоятельной рамной конструкции возле установки). Направление выходного отверстия выбирается оптимально, в зависимости от требований пользователя.
К источникам загрязнения фильтр присоединяется через циклонный сепаратор, как правило, с помощью воздуховода из стального листа. Сечение воздуховода подбирается так, чтобы скорость потока воздуха была в диапазоне 10-20 м/с. Воздуховоды предметом поставки не являются (поставляются по отдельному заказу или изготавливаются Заказчиком).

Описание работы самоочищающейся фильтро-вентиляционной установки
Корпус фильтра изготовлен из стальных профилей и листовой стали, состоит из четырех камер (камеры гашения скорости потока, камеры с установленными фильтр-свечами, камеры обдува, камеры сбора пыли). По вентиляционным каналам поток запыленного воздуха поступает в камеру гашения скорости (разделительную камеру), которая предохраняет фильтр-свечи от возможных воздушных толчков и отделяет крупные (грубые) частицы.
В центральной части фильтра расположены фильтр-свечи. Они зафиксированы при помощи штыковых затворов непосредственно под камерой обдува. В верхней камере (камере обдува) фильтра установлены электромагнитные вентили и воздуховоды с фокусирующими поток воздуха воронками и соплами для продувки фильтр-свечей. Для полной очистки фильтр-свечей давление сжатого воздуха должно составлять около 5-6 кгс/см². Очистка основана на принципе противотока, т.е. с "чистой" стороны в фильтр-свечи подается короткий импульс сжатого воздуха, который сбивает осевшую на наружной фильтрующей поверхности пыль. Интервал циклов обеспыливания и давление воздуха для продувки фильтр-свечей можно плавно регулировать таким образом, что можно задать оптимальный режим очистки фильтрующей поверхности, что позволит максимально продлить срок службы фильтрующего материала и значительно снизить расходы на эксплуатацию. Нижняя камера фильтра (камера сбора пыли) имеет форму двух воронок и предназначена для сбора пылевых отходов, которые всасываются вентилятором и после обдува фильтр-свечей оседают в воронках и далее через механические заслонки с противовесом высыпаются в мешки из прозрачной пластмассы, в которых затем утилизируются.
Управление фильтром полностью автоматизировано и не требует присутствия обслуживающего персонала.

Преимущества

• Непрерывная очистка фильтр-свечей в процессе эксплуатации без остановки вентилятора
• Оптимальная эффективность, т.к. фильтрующая поверхность постоянно чистая
• Нет необходимости прерывать процесс дробеструйной обработки для очистки фильтрующих элементов
