Транспортировщик сыпучих материалов (система сбора абразива) - ТСМ-63/100

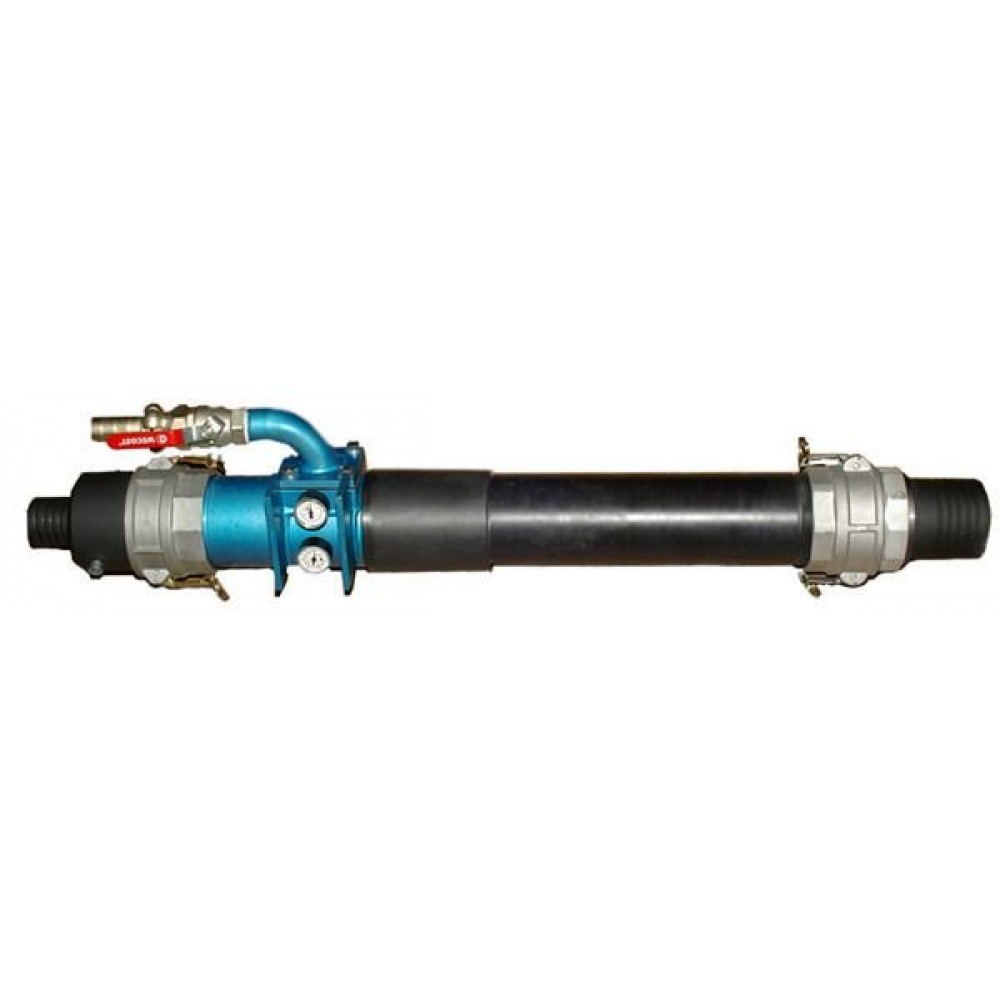

Транспортировщик сыпучих материалов ТСМ 63/100

Транспортировщик сыпучих материалов предназначен для сбора и транспортировки сыпучих материалов, таких как кварцевый песок, электрокорунд, купершлак, стальная или чугунная дробь, пластмассовые гранулы, зерно и другие сыпучие материалы с диаметром частиц до 10мм.

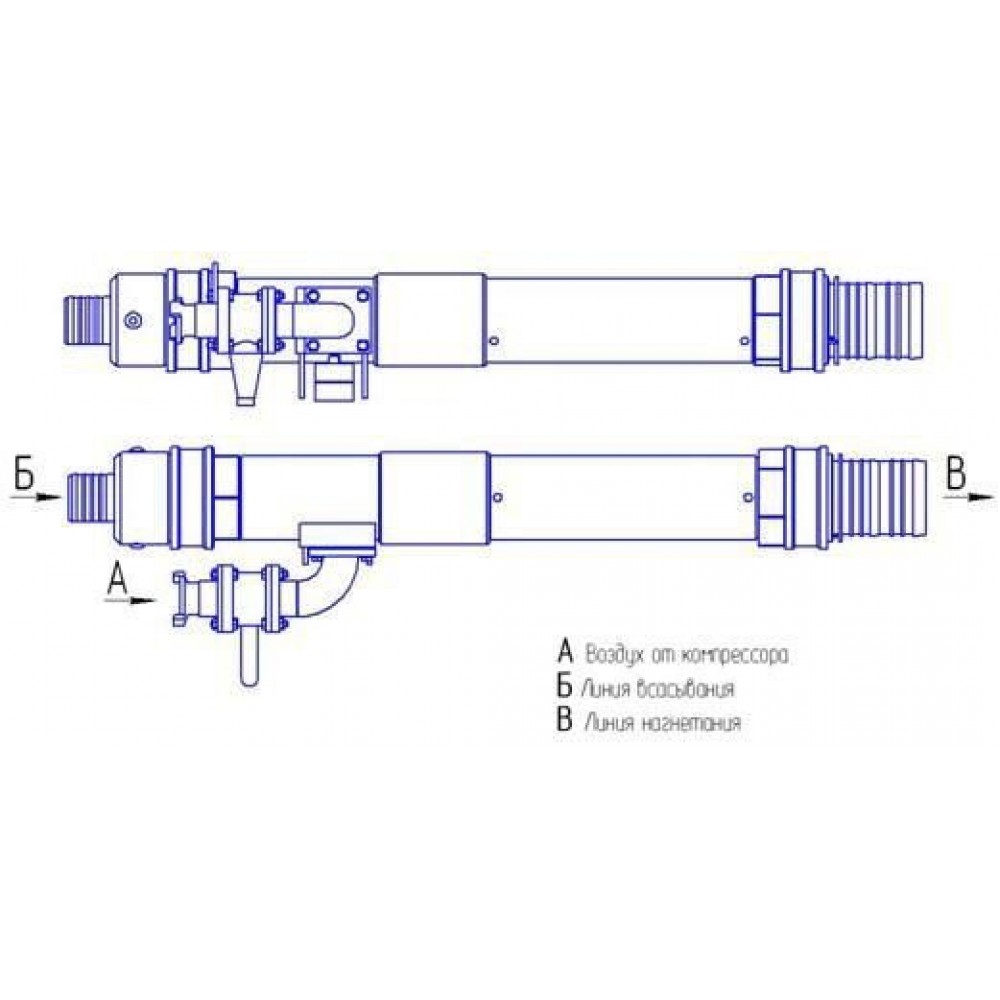

Воздух от компрессора подается в линию А. Проходя через воздушное сопло поток воздуха в камере смешения создает разряжение. За счет разряжения в камере смешения, происходит всасывание воздуха и собираемого материала в линии Б. После камеры смешения смесь воздуха и транспортируемого материала поступает в сопло Вентури, где она разгоняется и передается в линию нагнетания В. Давление поступающего воздуха и разряжение, создаваемое в камере смешения контролируются манометром и вакуумметром.
Всасывающая и нагнетательные линии оснащены быстроразъемными соединениями Kamlok., линия подвода воздуха от компрессора - быстроразъемным кулачковым соединением.
Для подготовки транспортировщика к работе необходимо только подключить его к воздушной линии компрессора и присоединить всасывающий и нагнетательный рукава и транспортировщик готов к работе.
Всасывающий рукав с установленной на него специальной насадкой, оператором помещается в кучу собираемого материала, а конец нагнетательного рукава в любую подходящую для данного материала емкость.
